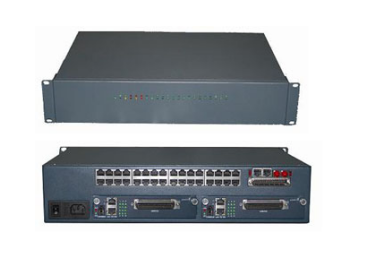

OY-30AN/ADOY 綜合業務接入設備
產品分類： 光纖復用接入設備 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：
OY-30AN/ADOY綜合業務接入設備采用模塊式結構設計，集PCM和ADOY功能于一體，采用專用的大規模集成電路，完成光口、E1接口、用戶接口的信號處理。   主要特點 靈活的光纖復用      可提供最多4路E1的透明傳輸，同時提供1-2個共享線速100M以太網通道，以太網接口具有數據幀的過濾功能和MAC地址自動學習功能；光纖速率為155Mbps，傳輸距離不低于40KM，可選SC/FC/ST接口，支持單纖傳輸模式；  高集成度      可在一個1U機框中提供30路用戶接口，可選配20多種業務，4E1交叉處理目前為集成度最高的產品，根據業務量選擇產品的配置，有利的高效利用資源，ADOY模塊兩插槽，可支持多種網絡模塊，可使用戶方便的從使用一個模塊升級到同時使用兩個模塊  多功能接口靈活配置      內置4路多時隙卡通道。可以插接N×64K帶寬的V.35卡和10BASE-T卡，多時隙卡通道，也可用于提供高速率的異步RS232或RS485接口。其V.35卡可以工作于DTE和DCE方式，可以提供價格低廉的V.35、10Base-T等多時隙用戶接口卡； PCM模塊采用板卡分離的結構，可支持多種綜合業務小卡，可使用戶靈活的從原有綜合業務數量擴容到最多30路綜合業務；以太網多路復用器模塊，支持熱插拔，可以同時將2塊以太網多路復用器模塊插在ADOY插槽中，每個接入模塊連接到G.SHDL以太網多路復用器模塊將12條線路的流量匯聚到一個以太網口，同時ADOY允許寬帶數據服務和常規的語音服務共存于同一條電話線上；可內置以太網模塊，將模塊連接到以太網，將以太網作為主干網，可以創建為數百用戶提供G.SHDOY或ADOY服務的網絡；  用戶接口豐富，接入方式靈活      OY-30AN/ADOY采用獨立的用戶模塊設計，有多種話音及數據接口可以選配64K同向、V.24/V.28（RS232/RS485）、V.35（N×64K）、10Base-T、極性翻轉和來電顯示電話(FXO、FXS)、磁石、2100Hz載波磁 石、熱線、載波、EM2/4線音頻、高保真音頻、基帶中繼接口卡、一號信令卡、電話交換卡等30幾種用戶接口，并能根據用戶需要任意變換，大容量高集成度設計可以滿足用戶多種需求。  具備兩級時隙交叉連接功能      內置128時隙的交叉連接矩陣。可以實現用戶到用戶、用戶到線路、線路到線路的數據和信令交叉互聯。因此本機也可以作為4個E1的時隙交叉連接設備使用。  多種時鐘模式      可以設置為主時鐘、外時鐘、線路時鐘、用戶時鐘多種時鐘方式，可設定為交換機接口或用戶接口，局遠兼容。  具有靈活組網能力      提供四個傳輸方向的光纖線路收發，可與OY-240系列、OY-120系列、OY-30系列、OY-mini系列結合使用，用戶可以根據不同的容量要求和應用場合自由選擇，組網靈活、經濟可靠。  網管功能      擁有簡潔完善的網管功能。可以對設備進行配置、查詢、故障統計管理等，網管接口有RS232和RS485兩種形式，采用RS485時可以同時級連多臺設備，同時具有機架告警輸出。  完善的監控告警功能      主機在E1狀態發生改變時可以發出聲音告警；面板指示燈可以顯示具體的告警狀態；同時設備能夠輸出機架告警信息；網管系統可以隨時監控設備狀態。  結構緊湊、安裝方便      設備2U高度，可置于19英寸機架，也可壁掛或臺置，大幅節約機房空間；可提供220V/-48V電源供電，滿配置功耗小，適應多種安裝環境。  電源雙鈴流備份      選用雙電源、雙鈴流模塊。使電源處于半功率模式，可以延長電源的使用壽命。同時在一個模塊損壞時，仍能正常工作。  電源及功耗：～220V或-48V電源，電源容量小于40W。  典型應用 u 電力、公安、金融、學校等系統語音、數據、視頻監控等綜合業務專線接入   u 住宅小區/智能大廈寬、窄帶綜合業務接入   u 電信、網通、聯通數據網延伸      如圖所示,此設備的中心端采用OY-30AN產品，提供30路電話，4組透明傳輸E1通道，2個可以設置VLAN的100M以太網；用戶端設備采用OY-30AN/ADOY設備，可以直接接電話，或者配置ADOY模塊，將2線電話中傳輸?shù)男盘栺詈�，�?對AB線上中提供寬帶和電話業務。  技術參數 技術規范 全面符合ITU G.703、G.704/98、G.706、ITU G.732、GB 7611-87、ITU G.711中A律電氣特點、符合CCITT、ITU-T 建議、符合ISO2593規定、兼容IEEE 802.3協議 模塊結構 OY-30AN主機,提供15個64K插槽,1個N*64K插槽,可插入20種接口卡; 電源鈴流模塊,-48V、+5V、-5V的電源和鈴流等,最大配置2塊; 4E1交叉處理模塊,提供4組E1通道的接口處理,以及網管監控功能; PDH光接口模塊,提供1550光接口,2-4路100M以太網,4組透傳E1可選; 內置以太網交換板,可將其中一個以太網接口接入到4組100M以太網接口上; 保護機制 集中供電的電源、鈴流主備設計、分散供電的每個機盤應有2路供電;交叉控制單元、協議處理單元主備設計;先進的共線業務保護設計;完善的用戶端口測試和環回測試;整機防電磁干擾。 網管接口 RS232、RS485 用戶接口 FXS、FXO、V.35、10Base-T、熱線、2/4線音頻、E/M音頻、磁石、2100Hz磁石、高保真音頻、RS232/422/485、64k同向數據、X.50、會議橋、1號信令、視頻通道、VOIP、基帶中繼、n×64k、2M、34M、10/100M、OPT1310-1550。 機框規格 長×高×深;430mm(19英寸) * 44mm(1U) * 220mm   重量（最大配置）;10Kg    使用環境 電壓  DC-48V 、220V 功耗 <30W 工作溫度 0℃ ～ 50℃ 貯存溫度 －40℃ ～ +70℃ 相對濕度 95% 大氣壓力 70kpa ～ 106kpa 無腐蝕性和溶劑性氣體、無揚塵、無磁場干擾 安裝方式 機架、臺式或室外安裝
