OptiX OSN500

OptiX OSN500
產品分類： OptiX OSN500 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：
OptiX OSN500光端機（簡稱OSN500）是面向分組（Packet Transport Network）的新一代多業務CPE（Customer Premises Equipment）光傳輸系統，是華為公司端到端MSTP系列產品中的接入層設備，具有能耗低、結構緊湊等特點。

OptiX OSN500支持MPLS（MultiProtocol Label Switching）/MPLS-TP（MPLS-Transport Profile）/PWE3/Ethernet/ATM技術，可實現純分組模式組網。OptiX OSN500主要應用在網絡的接入層，與華為公司OptiX OSN1500/OSN2500/OSN3500系列設備端到端組網，提供從骨干層、匯聚層到接入層的完整解決方案，滿足2G/3G/LTE基站回傳、大客戶專線接入的應用需求。

高可用性、低能耗、結構緊湊
OptiX OSN500作為OSN系列產品中的接入層設備，具有高可用性、低能耗、結構緊湊等特點：
●支持Tunnel APS、PW APS、MRPS、MSTP、ERPS、LAG、LPT、ML-PPP、LMSP等網絡級保護，提高設備的可靠性。
●最大功耗100W，典型功耗僅35W。
●結構緊湊、集成度高，盒體尺寸僅為442mm（寬）×220mm（深）×44mm（高），支持機柜（包括ETSI機柜和19英寸機柜）、壁掛、桌面、開放式機架等多種安裝方式。

純分組架構，多業務兼顧
OptiX OSN500設備支持分組域的業務承載方式。該方案可根據無線移動網絡演進產生的業務變化進行演進，不僅能滿足目前2G/3G網絡的傳送要求，也能滿足未來LTE、4G網絡的傳送要求。支持ATM/Ethernet/MPLS/MPLS-TP業務的接入和傳輸，滿足多業務應用。

基本組網類型
華為OSN500設備支持鏈形、環形、環相切和環帶鏈等組網形式。
華為OSN500設備支持TM（Terminal Multiplexer）、ADM（Add/Drop Multiplexer）、MADM（Multiple Add Drop Multiplexer）網元類型的配置和它們的混合配置。
華為OSN500設備支持各種拓撲組網方式，可以與其他華為OSN系列設備、DWDM系列設備和Metro系列設備對接，構建完整的傳輸網絡解決方案。

業務類型
3G IP基站以FE方式上行接入到OSN500設備，然后封裝到PWE3中，使用端到端的PWE3匯聚到OptiX OSN3500/OSN7500。
LTE基站以GE方式接入到OSN500設備，然后封裝到PWE3中，使用端到端的PWE3匯聚到OptiX OSN3500/OSN7500。
2G基站以TDM E1/T1方式、3G ATM基站以ATM/IMA E1方式接入到OSN500設備，然后封裝到PWE3中，使用端到端的PWE3匯聚到OptiX OSN3500/OSN7500 。

層次化的OAM
OSN500設備支持豐富的分層OAM功能，具備和SDH類似的運維能力，能夠?qū)崿F(xiàn)各個層面的快速故障檢測和定位。
OSN500設備支持ETH OAM、MPLS Tunnel/PW OAM、MPLS-TP Tunnel/PW OAM，形成層次化的OAM功能，完善了分組網絡的維護手段，提升運維效率。各層次化的OAM具體運用。

OptiX OSN500產品外觀圖和規格
指標		描述

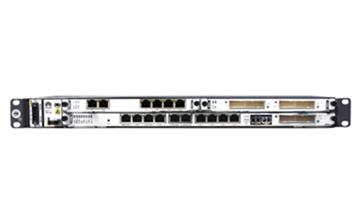

產品外觀
外形尺寸		442（寬）x220（深）x44（高）
可插放業務板的槽位數		2（不包含主控交換時鐘板）/3（包含主控交換時鐘板）
設備容量		7.2Gbit/s的分組容量
支持的業務類型		ATM/IMA、CES、以太網及其他
網絡拓撲		點到點、鏈形、星型、環形、環帶鏈、環相交、環相切
備份和保護	網絡級保護	Tunnel 1:1 APS、PW 1:1 APS/FPS、分組線性復用段保護、LPT、LAG、MSTP、MRPS、ML-PPP、ERPS
	設備級保護	電源輸入1+1備份 支持風扇保護（單風扇故障時，不會影響其他風扇的正常運行）
維護	MPLS OAM	支持CV、FFD、BDI、FDI、Ping、Traceroute
	MPLS-TP OAM	支持CC、RDI、AIS、LB、LT、LM（僅支持PW的單端LM）、DM（僅支持Two-way DM）、LCK（支持PW和雙向Tunnel的LCK）、TST（僅支持丟包測試）、CSF（僅支持PW CSF）
	ETH OAM	以太網業務OAM：支持CC、LB、LT、AIS、LM（僅支持單端LM）、DM（僅支持Two-way DM）、RDI 以太網端口OAM：支持OAM自動發現、鏈路性能監控、遠端環回、故障檢測、自環檢測
同步		同步以太網時鐘 IEEE 1588 ACR CES ACR
DCN	帶內DCN	支持HWECC、IP
TP-Assist		業務配置：支持端到端業務配置、告警隨業務部署 業務調測：支持一鍵式業務通斷測試、一鍵式業務性能測試、免儀表自動測試 例行運維：支持性能統計與監控、專線/專網業務路徑可視化 故障定位：支持智能故障定位、IP Ping發起和響應、業務環回檢測
標準工作電壓		-48V/-60V直流電源輸入
安裝方式		機柜（包括ETSI機柜和19英寸機柜）、壁掛、桌面、開放式機架等
設備運行環境	子架溫度	長期：-5℃～55℃ 擴展：-5℃～65℃
	子架相對濕度	長期：5%～85% 短期：5%～95%
可靠性指標	系統可用度	0.999997766
	年平均返修率	小于1.5%
	MTTR（系統平均修復時間）	1小時
	MTBF（系統平均故障間隔時間）	51.1年
